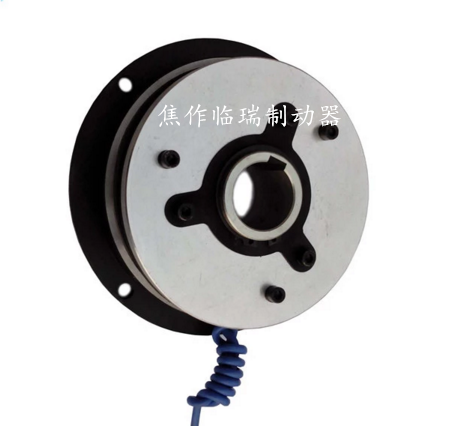

DDMZ系列电磁得电制动器
描述:
DDMZ系列电磁得电制动器...

咨询热线:0391-7543530 / 15239003005

即刻联系我们 · 获取解决方案
跟此产品相关的产品
  • 产品介绍
  • 联系我们

一、简介

DDMZ系列电磁通电制动器主要与YY2系列电机配套派生成新型通电制动电机,该制动器特殊结构消除了电机轴轴向窜动对制动器气隙要求较高的影响,可任意角度安装。

二、结构及工作原理

制动器由励磁部分(磁轭、励磁线圈、摩擦片)和联接组合件部分衔铁、联接、花键套、三爪型弹簧片。制动器通电后,磁路产生磁通,磁轭吸合衔铁带动联接在花键套上移动,使衔铁与摩擦片接触产生摩擦力,形成制动力矩,以达到快速制动的目的;断电磁通消失,衔铁在复位弹簧的作用下复位,解除制动状态。

三、技术参数表

项目\规格

DDMZ-05

DDMZ-10

DDMZ--20

DDMZ--40

DDMZ--80

DDMZ--160

配套电机机座号

71

80

90

100

112

132

160

额定制动力矩Me(N·m)

5

10

20

40

80

160

额定电压DCV

2499170

额定功率P20(W)

11

15

20

25

35

45

最大工作气隙(mm

1.5

1.8

2.2

允许最大相对转速(rpm

6000

5000

4000

3500

3000









四、外型尺寸及安装图例(图一、图二)



规格尺寸

D1

D2

D3

D4

D5

L1

L2

L3

L4

L

Φ

b

h

δ

DDMZ -05

80

72

35

63

5

3.5

5

20

69

35.5

14.8

5

16.2

1

DDMZ -10

100

90

42

80

6

4.3

6

40

19.8

6

22.6

DDMZ -20

125

112

52

100

7

5

10

25

610

50

24.8

8

28.1

DDMZ -40

150

137

62

125

5.5

55

29.5

32.8

DDMZ -80

190

175

80

160

9

6

9

30

56

39.5

12

42.8

DDMZ -160

230

215

100

200

7

10

35

62

44.5

47.8

δ为初始安装气隙推荐值

五、使用说明

该制动器属于干式,摩擦副表面不得污染油脂类物质;制动器初始安装时通过调节螺钉和弹簧来调整气隙到δ值;正常工作下气隙不需要经常调整。
